本產品采用耐高溫的增強阻燃骨架、優質漆包銅線和高磁通密度的硅鋼片所組成。鐵芯為EI型鐵芯。功率大、效率高、安裝方便、成本低、溫升低、接線安全可靠、防護等級高、電氣性能好等特點，能夠的在額定負載下長期有效工作。適用于50～60Hz的交流電路中，廣泛應用于工業設備電源和安全隔離照明等等。
產品功率：15W 輸出電壓：按客戶需求

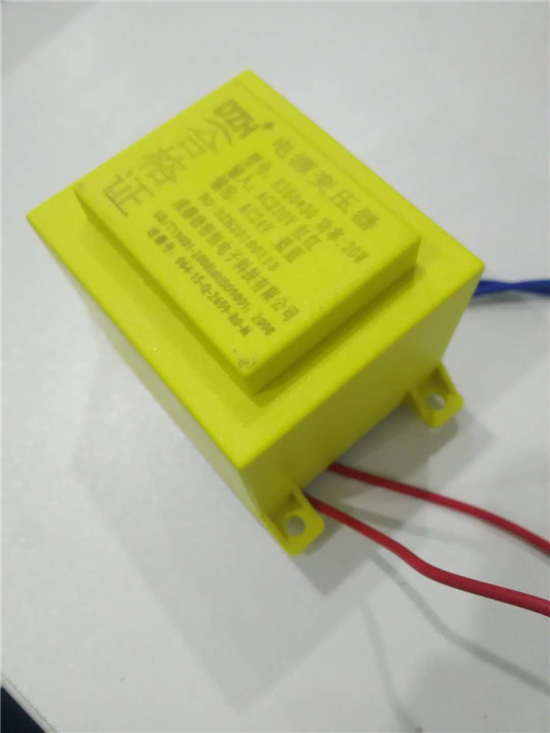

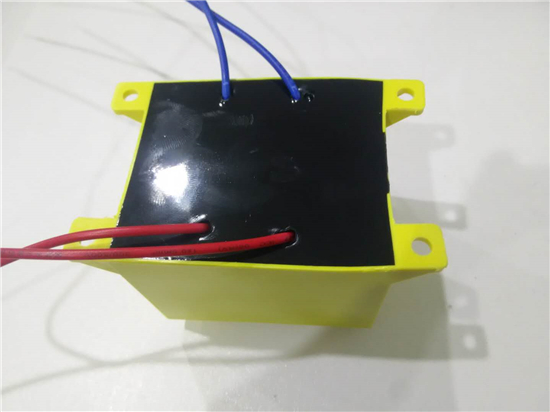

產品型號：15w ei19*25 框夾變壓器 外形尺寸: 86*57*50
輸入電壓：AC220V 安裝尺寸：76
應用范圍：家用電器，工業電源，照明，LED燈 等
生產流程：繞線→接引線→焊錫→插片→上夾框→檢測→含浸→烘烤→裝箱
使用環境
1、周圍空氣溫度-5℃至+40℃，
2、安裝地點海拔不超過2000m；
3、變壓器在50厘米范圍內請不要放置其他易燃易爆物品，1厘米不要放置其他物品，確保變壓器有良好的散熱環境，保證安全。
請準確計算負載功率，切勿超載。輸出請勿短路，如無輸出時，請斷電一分鐘再通電使用。通電使用前，請仔細確認變壓器是否鏈接正確，嚴謹變壓器線路接反。
4、無劇烈震動和沖擊振動的地方
5、在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方；
6、不受雨雪侵襲的場所。
產品特點：
|
EI壓器型號列表（部分產品）
|
|
型號
|
容量(VA)
|
輸入電壓
|
輸出電壓
|
外形尺寸
長寬高
（mm）
(a*b*c)
|
安裝尺寸（mm）
(d)
|
|
EI8*11
|
1
|
按
客
戶
需
求
生
產
|
按
客
戶
需
求
生
產
|
58*26*27
|
46
|
|
EI10*13
|
2
|
58*40*32
|
47
|
|
EI13*17
|
3
|
66*35*35
|
54
|
|
EI13*20
|
4
|
66*38*35
|
54
|
|
EI13*26
|
5
|
66*44*35
|
54
|
|
EI16*20
|
6
|
76*40*42
|
67
|
|
EI16*24
|
8
|
76*43*42
|
67
|
|
EI16*30
|
10
|
76*50*42
|
67
|
|
EI19*25
|
15
|
86*52*50
|
76
|
|
EI19*30
|
20
|
|
|
86*57*50
|
76
|
|
EI22*28
|
25
|
|
|
96*60*57
|
82
|
|
EI22*33
|
30
|
|
|
96*68*57
|
82
|
|
EI22*36
|
35
|
|
|
96*71*57
|
82
|
|
EI22*40
|
40
|
|
|
96*75*57
|
82
|
|
EI22*45
|
50
|
|
|
96*80*57
|
82
|
|
備注：
1、外形尺寸為參考尺寸，如有特殊要求可以按要求定制
2、以上圖表全部為銅線繞制，如需鋁線需要單獨定制和說明
3、如用戶有特殊要求，本公司可代為設計制造
4、上表僅列明我廠部分產品型號，如需了解更多可致電：028-84374168
|
定制說明
用戶在購買產品時須知：
1、變壓器的基本型號規格，容量及數量。
2、變壓器的初、次級電壓。
3、提供初次級電壓時，同時提供各電壓的容量分配，或參考案例來選取合適型號規格的產品。
4、本公司產品外形和安裝尺寸僅供參考。如尺寸需要改變可在訂貨時特殊說明。
