本產品采用優質漆包銅線和高磁通密度的冷軋硅鋼片所組成。鐵芯為環型鐵芯。噪聲低、功率大、內阻低、效率高、漏感小、靜態功耗低、溫升低、接線安全可靠、防護等級高、電氣性能好等特點，能夠的在額定負載下長期有效工作。適用于50～60Hz的交流電路中，如測試儀器、醫療設備、工業設備、高保真音響、安全照明等電源中。
產品功率：100W 輸出電壓：按客戶需求
產品型號：BOD-100 外形尺寸：102*55
輸入電壓：AC220V 安裝尺寸：80*80
應用范圍：燈具電源，監控電源，音響功放等行業
生產流程：繞線→接引線→焊錫→繞磁芯→檢測→含浸→烘烤→裝箱
使用環境
1、周圍空氣溫度-5℃至+40℃，
2、安裝地點海拔不超過2000m；
3、變壓器在50厘米范圍內請不要放置其他易燃易爆物品，1厘米不要放置其他物品，確保變壓器有良好的散熱環境，保證安全。
請準確計算負載功率，切勿超載。輸出請勿短路，如無輸出時，請斷電一分鐘再通電使用。通電使用前，請仔細確認變壓器是否鏈接正確，嚴謹變壓器線路接反。
4、無劇烈震動和沖擊振動的地方
5、在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方；
6、不受雨雪侵襲的場所。
產品特點：
|

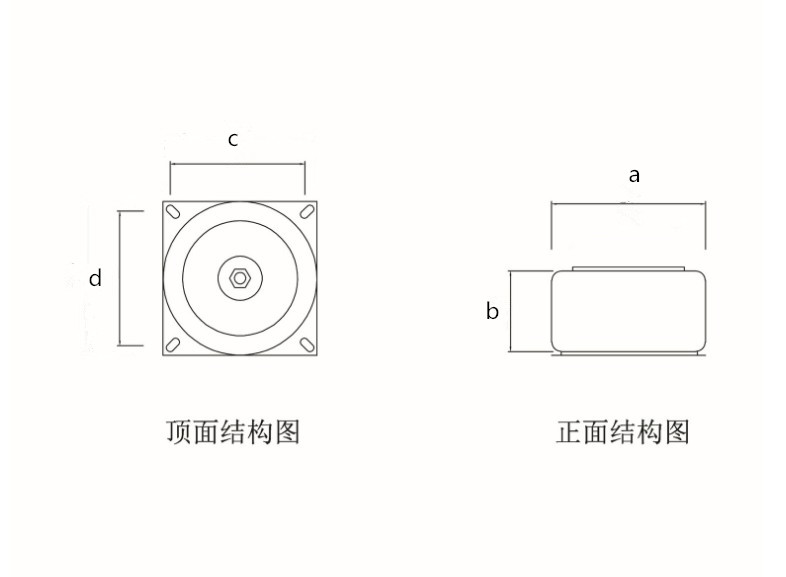

環形變壓器型號列表（部分產品）
|
|
型號
|
容量(VA)
|
輸入電壓
|
輸出電壓
|
外形尺寸
直徑高度
（mm）(a*b)
|
安裝尺寸
(c*d)
|
|
BOD-10
|
10
|
按
客
戶
需
求
生
產
|
按
客
戶
需
求
生
產
|
65*35
|
55*55
|
|
BOD-15
|
15
|
65*35
|
55*55
|
|
BOD-20
|
20
|
70*40
|
60*60
|
|
BOD-25
|
25
|
70*40
|
60*60
|
|
BOD-30
|
30
|
74*45
|
60*60
|
|
BOD-40
|
40
|
85*50
|
60*60
|
|
BOD-50
|
50
|
90*50
|
70*70
|
|
BOD-60
|
60
|
90*50
|
70*70
|
|
BOD-80
|
80
|
95*55
|
70*70
|
|
BOD-100
|
100
|
|
|
102*55
|
80*80
|
|
BOD-120
|
120
|
|
|
105*55
|
85*85
|
|
BOD-150
|
150
|
|
|
110*65
|
85*85
|
|
BOD-180
|
180
|
|
|
120*70
|
95*95
|
|
BOD-200
|
200
|
|
|
120*70
|
95*95
|
|
BOD-250
|
250
|
|
|
120*70
|
95*95
|
|
BOD-300
|
300
|
|
|
125*75
|
105*105
|
|
BOD-400
|
400
|
|
|
125*75
|
105*105
|
|
BOD-500
|
500
|
|
|
135*85
|
105*105
|
|
BOD-600
|
600
|
|
|
135*85
|
105*105
|
|
BOD-800
|
800
|
|
|
160*95
|
130*130
|
|
BOD-1000
|
1000
|
|
|
160*95
|
130*130
|
|
BOD-1200
|
1200
|
|
|
170*95
|
130*130
|
|
BOD-1500
|
1500
|
|
|
170*95
|
130*130
|
|
BOD-2000
|
2000
|
|
|
190*100
|
160*160
|
|
BOD-3000
|
3000
|
|
|
250*135
|
190*190
|
|
備注： 1、外形尺寸為參考尺寸，如有特殊要求可以按要求定制
2、以上圖表全部為銅線繞制，如需鋁線需要單獨定制和說明
3、如用戶有特殊要求，本公司可代為設計制造
4、上表僅列明我廠部分產品型號，如需了解更多可致電：028-84374168
|
定制說明
用戶在購買產品時須知：
1、變壓器的基本型號規格，容量及數量。
2、變壓器的初、次級電壓。
3、提供初次級電壓時，同時提供各電壓的容量分配，或參考案例來選取合適型號規格的產品。
4、本公司產品外形和安裝尺寸僅供參考。如尺寸需要改變可在訂貨時特殊說明。
