本產品采用耐高溫的增強阻燃骨架、優質漆包銅線和高磁通密度的冷軋硅鋼片所組成。鐵芯為R型鐵芯。噪聲低、體積小、效率高、漏感小、靜態功耗低、溫升低、接線安全可靠、防護等級高、電氣性能好等特點，能夠的在額定負載下長期有效工作。適用于50～60Hz的交流電路中，如測試儀器、醫療設備、工業設備、高保真音響、安全照明等電源中。
產品功率：20W 輸出電壓：按客戶需求

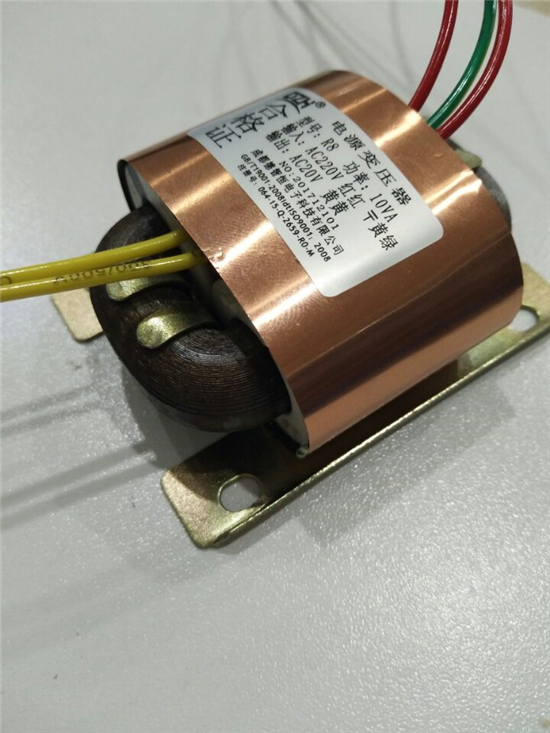

產品型號：20w 220v-110v R型變壓器 外形尺寸：82*70*39
輸入電壓：AC220V 安裝尺寸：56*46
應用范圍：儀器儀表，醫療設備，顯示設備，辦公設備等
生產流程：繞線→包絕緣→包外圍→焊錫→檢測→含浸→烘烤→檢測→貼標→裝箱
使用環境
1、周圍空氣溫度-5℃至+40℃，
2、安裝地點海拔不超過2000m；
3、變壓器在50厘米范圍內請不要放置其他易燃易爆物品，1厘米不要放置其他物品，確保變壓器有良好的散熱環境，保證安全。
請準確計算負載功率，切勿超載。輸出請勿短路，如無輸出時，請斷電一分鐘再通電使用。通電使用前，請仔細確認變壓器是否鏈接正確，嚴謹變壓器線路接反。
4、無劇烈震動和沖擊振動的地方
5、在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方；
6、不受雨雪侵襲的場所。
產品特點：
|
R型變壓器型號列表（部分產品）
|
|
型號
|
容量(VA)
|
輸入電壓
|
輸出電壓
|

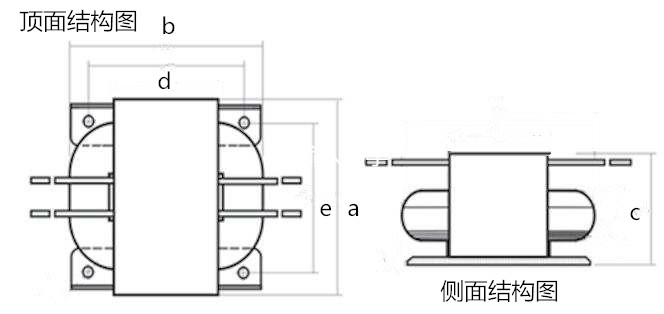

外形尺寸（mm）
長寬高（a*b*c）
|
安裝尺寸
（mm）（d*e）
|
|
R5
|
2-6
|
按
客
戶
需
求
生
產
|
按
客
戶
需
求
生
產
|
58*47*26
|
45*33
|
|
R8
|
7-10
|
70*61*33
|
53*44
|
|
R10
|
11-15
|
75*61*37
|
68*48
|
|
R20
|
20-24
|
82*70*39
|
56*46
|
|
R25
|
25-34
|
83*72*42
|
70*55
|
|
R30
|
35-44
|
97*77*42
|
70*60
|
|
R40
|
45-54
|
99*80*44
|
70*60
|
|
R50
|
55-65
|
102*90*48
|
75*65
|
|
R80
|
70-95
|
125*90*52
|
90*70
|
|
R100
|
96-130
|
|
|
126*103*55
|
100*80
|
|
R160
|
131-200
|
|
|
140*115*63
|
100*85
|
|
R260
|
201-280
|
|
|
160*121*66
|
130*95
|
|
R320
|
290-370
|
|
|
163*128*70
|
135*95
|
|
R600
|
371-640
|
|
|
190*145*85
|
142*100
|
|
R1000
|
650-1250
|
|
|
227*172*99
|
180*140
|
|
R1500
|
1300-1800
|
|
|
238*180*102
|
185*145
|
|
R2000
|
1800-2500
|
|
|
240*200*105
|
185*160
|
|
R3000
|
2500-3500
|
|
|
260*226*125
|
200*180
|
|
R5000
|
4000-5500
|
|
|
390*300*180
|
300*240
|
|
備注： 1、外形尺寸為參考尺寸，如有特殊要求可以按要求定制
2、以上圖表全部為銅線繞制，如需鋁線需要單獨定制和說明
3、如用戶有特殊要求，本公司可代為設計制造
4、上表僅列明我廠部分產品型號，如需了解更多可致電：028-84374168
|
定制說明
用戶在購買產品時須知：
1、變壓器的基本型號規格，容量及數量。
2、變壓器的初、次級電壓。
3、提供初次級電壓時，同時提供各電壓的容量分配，或參考案例來選取合適型號規格的產品。
4、本公司產品外形和安裝尺寸僅供參考。如尺寸需要改變可在訂貨時特殊說明。
