型號
|
規格
|
長
|
寬
|
高
|
排距
|
針距
|
針徑
|
|
EPC13
|
臥式5+5
|
13.4
|
13.3
|
7.35
|
10.5
|
2.5
|
0.5
|
|
EPC13
|
臥式四槽5+5
|
13.4
|
13.2
|
7.1
|
10.5
|
2.5
|
0.5
|
|
EPC13
|
臥式5+5飛線
|
13.4
|
13.3
|
7.35
|
10.5
|
2.5
|
0.5
|
|
EPC13
|
臥式5+5貼片
|
13.4
|
13.3
|
7.8
|
20
|
2.5
|
0.5
|
|
EPC13
|
臥式5+5L腳
|
20
|
11.7
|
6.7
|
16
|
2.5
|
0.5
|
|
EPC13
|
臥式加寬4+2+2
|
20.8
|
11.7
|
6.7
|
18
|
3.0-3.7
|
0.6
|
以上為公司常用骨架樣式，其它款式暫未列入其中，歡迎咨詢。本公司可按客戶要求定制各種規格EPC13高頻變壓器。
二. EPC13高頻變壓器性能
1.工作頻率：20kHz-500KHz
2.輸出功率：0.5 to 10 W
3.工作溫度：-40℃ to +125℃
4.儲存溫度：-25℃ to +85℃
5.儲存濕度：30 to 95%
三. EPC13高頻變壓器的特點

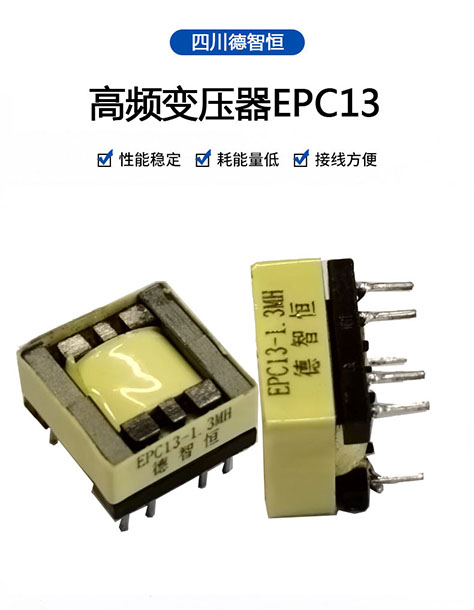

EPC13高頻變壓器具有尺寸小，價格便宜，可靠性高的特點。EPC型變壓器是為了適應超薄型開關電源而設計的一款高頻變壓器。它擁有扁型的鐵氧體磁芯，它的形狀能同時滿足電源變壓器高功率的要求和超薄體積的要求，同樣也能適應開關電源在溫升方面的要求，但對PCB板的要求會提高；它比EPD型變壓器在線包空間上有提高，同時EMI性能和漏感、輻射等參數均優于EFD型變壓器，其它性能接近于EE型和EC型變壓器。
四. EPC13高頻變壓器的應用
EPC13高頻變壓器常應用于DC-DC轉換器、驅動變壓器、升壓變壓器、LED驅動電感、數碼相機、手持式開關電源充電器等。
